CARA MERUBAH OBJEK 2 DIMENSI MENJADI OBJEK 3 DIMENSI.

Cara mengubah objek 2 dimensi menjadi objek 3 dimensi yaitu dengan mengubah faktor ketebalan ( thickness ) pada objek 2 dimensi tersebut. Saya akan memberi tutorialnya berdasarkan aplikasi Autocad varian 2011 seperti yang terlampir di bawah ini :

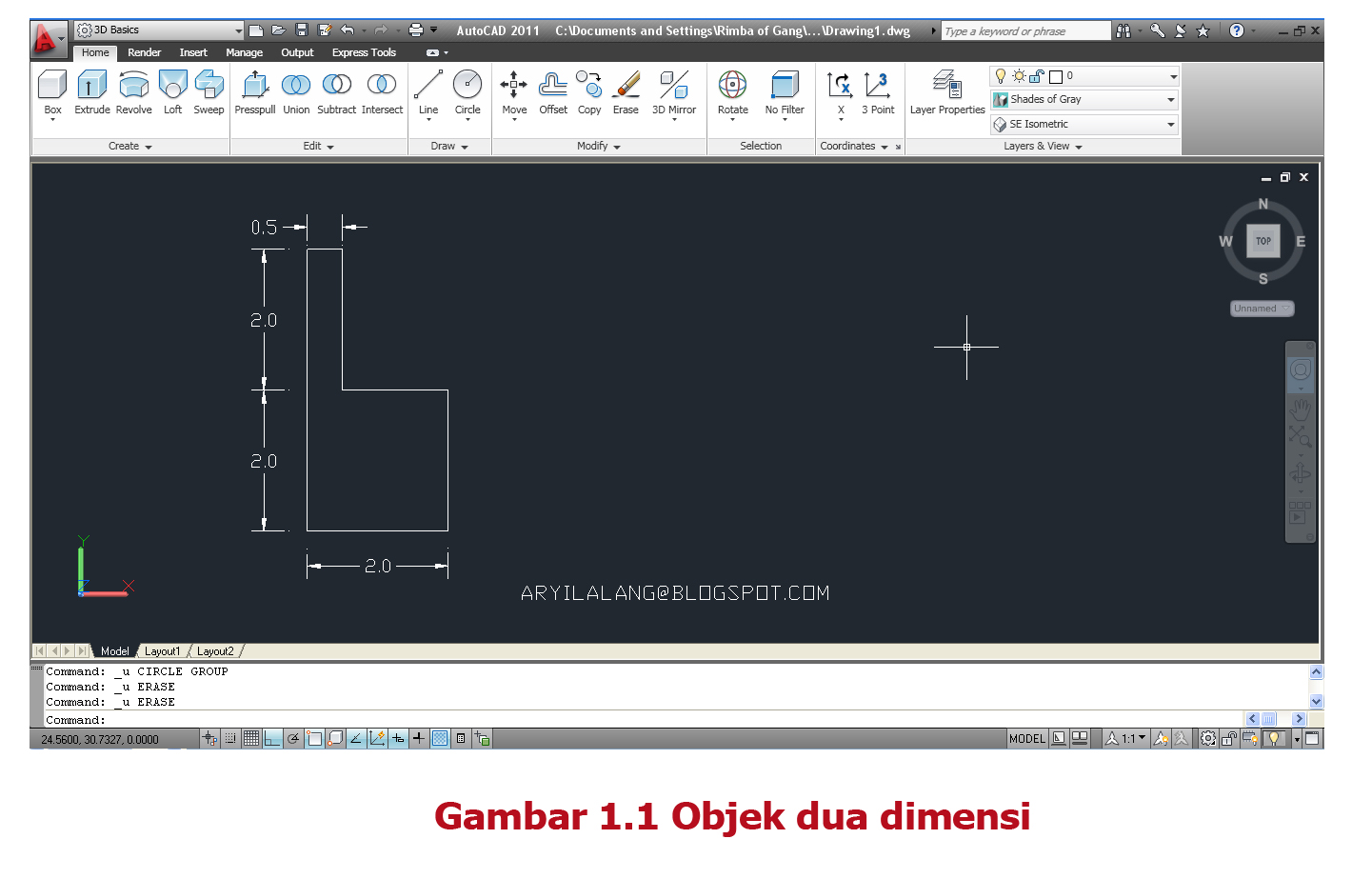

Adapun langkah kerja untuk membuat Gambar 1.1 adalah sebagai berikut :

1.     Mulailah gambar baru

2.    Ikuti instruksi berikut untuk membuat objek dasar benda putar menggunakan perintah LINE atau dengan cara lain, yaitu ketik L di command window  lalu tekan enter.

Command : LINE
Specify first point : ( klik di pusat layar )
Specify next point or [Undo] :  @4<270
Specify next point or [Undo] :  @2<0
Specify next point or [Close/Undo] :   @2<90
Specify next point or [Close/Undo] :   @1.5<180
Specify next point or [Close/Undo] :   @2<90
Specify next point or [Close/Undo] :   C



3.    Berikutnya membulatkan objek dasar dengan radius 0,3 menggunakan perintah FILLET atau dengan cara ketik F di command window lalu tekan enter. Ikuti instruksi berikut dan perhatikan Gambar 1.3 untuk posisi pengklikan.

Command : FILLET
Current setting : Mode = TRIM, Radius = 0.5000
Select first object or [Polyline/Radius/Trim] : R
Specify fillet radius <0.5000> : 0.3
Select first object or [Polyline/Radius/Trim] : (klik P1)
Select second object : (klik P2)

Command : FILLET
Current setting : Mode = TRIM, Radius = 0.3000
Select first object or [Polyline/Radius/Trim] : ( klik P3)
Select second object : (klik P4)

4.    Selanjutnya pergunakan perintah REGION atau ketik REG di commond window untuk mengubah objek menjadi objek region.
Command : REGION
Select object : ALL
Select object : (Enter)

5.      Berikutnya pergunakan perintah REVOLVE untuk mengubah objek region menjadi benda putar ( objek 3 dimensi ). Ikuti instruksi berikut dan perhatikan Gambar 1.4




Command : REVOLVE
Current wire frame density : ISOLINES=4
Select object : L
Select object : (Enter)
Specify start point for axis of revolution or define axis by [Object/x (axis)/ y (axis)] : (klik P5)
Specify endpoint of axis : (klik P6)
Specify angle of revolution <360> : (Enter)

6.     Berikutnya mengubah titik pandang 3D Ketik perintah DDVPOINT, setelah itu anda isi nilai 330 pada kolom X Axis dan 35 pada kolom XY Plane. Bile telah selesai klik OK.

7.    Terakhir ketik perintah HIDE atau klik icon di tool taskbar seperti di Gambar 1.5 untuk melihat tampilan akhir hasil pekerjaan seperti Gambar 1.2



·    Ini postingan Tutorial pertama saya, semoga bermanfaat jika ada kekurangan mohon kritikan agar kedepan dalam membuat postingan – postingan tutorial lainnya, teman – teman yang membaca lebih mudah memahami dan mengaplikasikannya. Semangat J !!!

    Agar lebih cepat pemahamannya dalam mengaplikasikan tutorial ini sebaiknya ditemani segelas susu coklat dan makanan ringan ... hehehe, jangan lupa kirim - kirim kue ke saya biar menulisnya lebih semangat  ;) TING TING TING !!!!
